Zelluläre Automaten

Zelluläre Automaten haben sich in den letzten Jahrzehnten zu einem beliebten Thema der EDV entwickelt. Das ``Game of Life'' beispielsweise ist allen Programmierern in vielen Programmiersprachen bekannt; es wurde vom Mathematiker John Horton Conway von der Universität Cambridge in den sechziger Jahren erfunden. Durch Stephen Wolframs neues Buch ``A New Kind of Science'' dürfte das Interesse an zellulären Automaten wieder sprunghaft angestiegen sein. Dieser Beitrag stellt eine einfache Java-Applikation vor, mit der die zeitliche Entwicklung eines solchen Automaten dargestellt wird.

Je nach der Dimension eines zellulären Automaten wird ein Band, eine Fläche oder ein Raumbereich in lauter gleiche Zellbereiche unterteilt. Für jede Zelle gibt es verschiedene Zustände, die im einfachsten Fall ``Leben'' oder ``Tod'' bedeuten. Das Verhalten der Zellen wird nun in aufeinanderfolgenden Zeitschritten (``Generationen'') untersucht: Der Zustand einer Zelle in der nächsten Generation wird durch ihre Nachbarschaft bedingt. In einem zellulären Automaten ist nun der Algorithmus verpackt, mit dem aus dem Zustand aller Zellen zu einem bestimmten Zeitpunkt t der Zustand aller Zellen zum nächsten Zeitpunkt t+1 berechnet werden kann. Nach jedem Rechenschritt wird der Zustand aller Zellen dargestellt.

Dies wird im ``Game of Life'' folgendermaßen realisiert: Jede Zelle befindet sich in einem von zwei Zuständen, nämlich ``lebendig'' oder ``tot''. Die Regeln sind einfach: Eine tote Zelle erwacht nach dem Ablauf eines Zeitschrittes zu neuem Leben, wenn sie davor genau drei lebendige Nachbarn besessen hat. Eine lebendige Zelle dagegen stirbt mit dem nächsten Zeitschritt, wenn sie von weniger als zwei oder mehr als drei Nachbarn umgeben ist. Diese zwei simplen Regeln verleihen dem Automaten ein Verhalten, das allein von der Anfangskonfiguration aus toten und lebendigen Zellen abhängt. Interessanterweise findet sich nach vielen Schritten stets eine Anordnung von Zellen, in der sich die Zellmuster periodisch wiederholen.

Wir betrachten an dieser Stelle einen eindimensionalen Automaten, weil für ihn der Algorithmus besonders einfach zu formulieren ist. Außerdem kann das zeitliche Verhalten der Zellen in nacheinander angezeigten Reihen dargestellt werden. Untersuchungen des zeitlichen Verhaltens eines Systems sind damit besonders einfach duchzuführen.

In welchen Zustand eine Zelle nach einem Zeitschritt gelangt, hängt von der Zelle selbst und von ihren beiden Nachbarn ab. Dazu wird einfach die Summe der Zustände der drei Zellen berechnet. Eine extra angegebene "Reproduktionsregellegt fest, welchen Zustand die Zelle aufgrund der berechneten Summe annimmt. Dabei kann eine Zelle mehrere verschiedene Stadien, beispielsweise zwischen 0 und 4 annehmen.

Jede Generation von Zellen wird in einer eigenen Reihe dargestellt. Daher sind für den Zustand einer Zelle drei Zellen der vorausgehenden Generation (Elterngeneration) entscheidend: Der Wert einer Zelle aus den Eigenschaften der drei angrenzenden Zellen in der vorangegangenen Reihe (Elterngeneration) berechnet wird. Die Farben der Felder entsprechen Zahlen: Weiß für 0, Rot für 1, Grün für 2, usw. Der Wert der neuen Zelle berechnet sich aus der Summe der drei benachbarten Elternzellen. Die Codezahl bestimmt schließlich den Zustand der Tochterzelle:

12	11	10	9	8	7	6	5	4	3	2	1	0
0	0	0	0	0	0	1	2	0	1	1	2	0

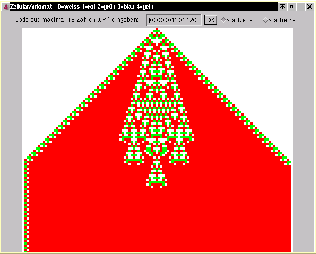

Für dieses Beispiel wurde die Codezahl 0000001201120 verwendet (3 verschiedene Farben!). So ergibt die Summe 1 den neuen Zustand "2für die Tochterzelle - sie wird also grün eingefärbt. Die Summe 4 ergibt "0ünd somit eine weiß eingefärbte Tochterzelle. Aufgrund der festgelegten Regeln ëntwickeltßich eine komplizierte Struktur aus einer (oder mehreren) Ausgangszellen. Da jeder Zeitschritt einer neuen Reihe entspricht, kann aus dem erhaltenen Bild die zeitliche Entwicklung einer Änfangspopulationüntersucht werden...

import java.awt.*;
import java.awt.event.*;
import java.util.Random;

public class Zellular extends Frame implements ActionListener, ItemListener {

    int code[] = new int [13];
    Button ok;
    TextField eingabe;
    CheckboxGroup gruppe;
    Checkbox starteins;
    Checkbox startreihe;
    /*    TextField startzelle; */
    boolean zufall;
    Random ergebnis;

    public static void main(String arguments[]) {
        Zellular proggi = new Zellular();

        WindowListener wl = new WindowAdapter() {
            public void windowClosing(WindowEvent e) {
                System.exit(0);
            }
        };
        proggi.addWindowListener(wl);
        proggi.setLocation(100,100);
        proggi.setSize(700,560);
        proggi.show();
    }

    Zellular() {
        super("ZellularAutomat - 0=weiss 1=rot 2=grün 3=blau 4=gelb");
        setLayout(new FlowLayout());
        Label was = new Label("Code aus maximal 13 Zahlen (0-4) eingeben:");
        add(was);
        eingabe = new TextField("0000001201120",13);
        add(eingabe);
        ok = new Button("ok");
        add(ok);
        ok.addActionListener(this);
        gruppe = new CheckboxGroup();
        starteins = new Checkbox("Startzelle",gruppe,true);
        startreihe = new Checkbox("Startreihe",gruppe,false);
        add(starteins);
        starteins.addItemListener(this);
        add(startreihe);
        startreihe.addItemListener(this);

        ergebnis = new Random();
    }

    public void actionPerformed(ActionEvent e) {
        if (e.getSource() == ok)
            codeeintragen();
    }

    public void itemStateChanged (ItemEvent e) {
        if (e.getItemSelectable() == starteins) {
            zufall = false;
        }
        if (e.getItemSelectable() == startreihe) {
            zufall = true;
        }
    }

    public void codeeintragen() {
         String eintrag = eingabe.getText();
         int el = eintrag.length();
         if (el>13) el=13;
         for (int s=0; s<eintrag.length();s++) {
             if (eintrag.charAt(s) == '0') code[12-s+el-13]=0;
             if (eintrag.charAt(s) == '1') code[12-s+el-13]=1;
             if (eintrag.charAt(s) == '2') code[12-s+el-13]=2;
             if (eintrag.charAt(s) == '3') code[12-s+el-13]=3;
             if (eintrag.charAt(s) == '4') code[12-s+el-13]=4;
         }
         for (int s=eintrag.length();s<13;s++) code[s]=0;
         repaint();

    }

    public void paint(Graphics bs) {

        int zeilealt[] = new int[120];
        int zeileneu[] = new int[120];

        int summe;

        int i;
        int zeile;

        if (zufall) {
            for (i=0;i<120;i++) {
                zeilealt[i]=zufallszahl(5);
            }
        } else {
            for (i=0;i<120;i++) {
                zeilealt[i]=0;
            }
            zeilealt[59]=zufallszahl(4)+1;
        }

        zeile=0;

        for (zeile=0;zeile<100;zeile++) {

            for (i=0;i<120;i++) {

                if (zeilealt[i]==0) bs.setColor(Color.white);
                if (zeilealt[i]==1) bs.setColor(Color.red);
                if (zeilealt[i]==2) bs.setColor(Color.green);
                if (zeilealt[i]==3) bs.setColor(Color.blue);
                if (zeilealt[i]==4) bs.setColor(Color.yellow);
                if (zeilealt[i]>4) bs.setColor(Color.black);

                bs.fillRect(i*5+50,zeile*5+60,5,5);

                summe=0;
                zeileneu[0]=0;
                zeileneu[119]=0;
                if ((i>0) && (i<119))
                    summe=zeilealt[i-1]+zeilealt[i]+zeilealt[i+1];

                zeileneu[i]=code[summe];
            }
            for (i=0;i<120;i++)
                zeilealt[i]=zeileneu[i];
        }
    }

    public int zufallszahl(int grenze) {
        return (int)(ergebnis.nextDouble()*grenze);
    }
}

Im Programm kann ein bis zu 13 Stellen langer Reproduktionscode eingegeben werden, der die Ziffern von $0$ bis $4$ enthalten kann. Zu beachten ist dabei, wie die möglichen Ziffern und die Anzahl der Stellen der Codezahl zusammenspielen. Außerdem kann gewählt werden, ob die Entwicklung von einer Zelle oder von einer ganzen Reihe von 120 Zellen beobachtet werden soll, deren Zustände zu Beginn der Simulation zufällig gesetzt werden.

Der Algorithmus sieht vor, dass in beide Randzellen $0$ eingesetragen wird. Die Zustände aller anderen Zellen werden jeweils aus der Summe der drei Nachbarzellen bestimmt. Je nach diesem Ergebnis wird der neue Zustand aus dem Reproduktionscode gesetzt (zeileneu[i] = code[summe];).

Untersuche das Verhalten der Populationen bei verschiedenen Startbedingungen und bei verschiedenen Reproduktionscodes!
